Wasseraufbereitung

Filtration von Kühlwasser aus Verdunstungs-Kühltürmen.

Pharmaunternehmen

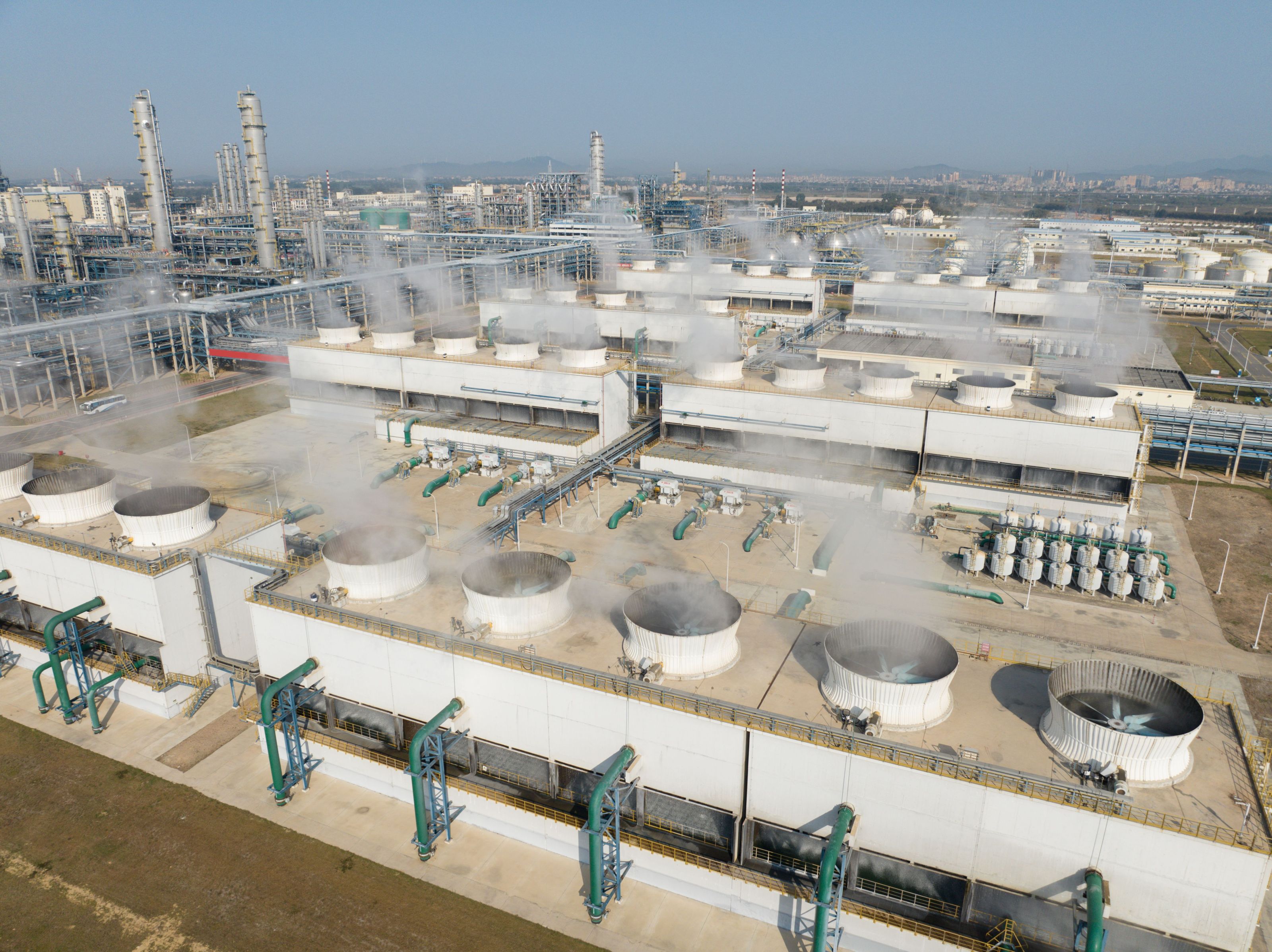

Ein renommiertes Pharmaunternehmen aus Deutschland betreibt große Verdunstungskühltürme für die Bereitstellung von Kühlwasser in diversen Produktionsschritten.

Ohne der Installation eines verlässlichen Filtrationssystems kommt es zu signifikanten Effizienzminderungen bei den Kühltürmen.

Üblicherweise werden hier Mehrschicht-Filter für hohe Volumenströme installiert, die jedoch aufgrund ihrer Größe und des damit verbundenen Platzbedarfs hohe Investitionskosten nach sich ziehen.

Verblocken von Wärmetauschern und Düsen, Bildung von Bakterien.

Wärmetauscher und Kühlturmeinbauten in Kühlkreisläufen müssen vor Grobpartikeln (Verblockung) geschützt werden. Zudem sind offene Kühlkreisläufe ein idealer Lebensraum für Bakterien, welche der Anlage schaden.

Bei der herkömmlichen Filtration mit Mehrschicht-Filtern kommt es oft zu Verunreinigung, die u.a. Legionellen einen guten Nährboden liefern und die zudem in der Installation sehr kapitalintensiv sind und viel Frischwasser verbrauchen.

Maximale Anlagenverfügbarkeit bei minimalem Nährboden für Organik.

Mit der Auswahl der richtigen Filtration an der richtigen Stelle im Prozess kann die Aufkonzentration von Feinstpartikeln verhindert werden und einer Bildung von Bakterienstämmen entgegengewirkt werden.

Zudem kann die Ausbreitung von Bakterien wesentlich verlangsamt und somit als positiver Nebeneffekt Biozid eingespart werden.

Die Lösung

Effiziente Filtration von Kühlwasser durch den Einsatz der automatischen Rückspülfilter LENZING OptiFil (Teilstromfiltration) sowie LENZING CanFil (Vollstromfiltration grob).

Reduktion von LegionellenEinhaltung von Grenzwerten
200-500 µm Vollstromfiltration
25 µm Teilstromfiltration

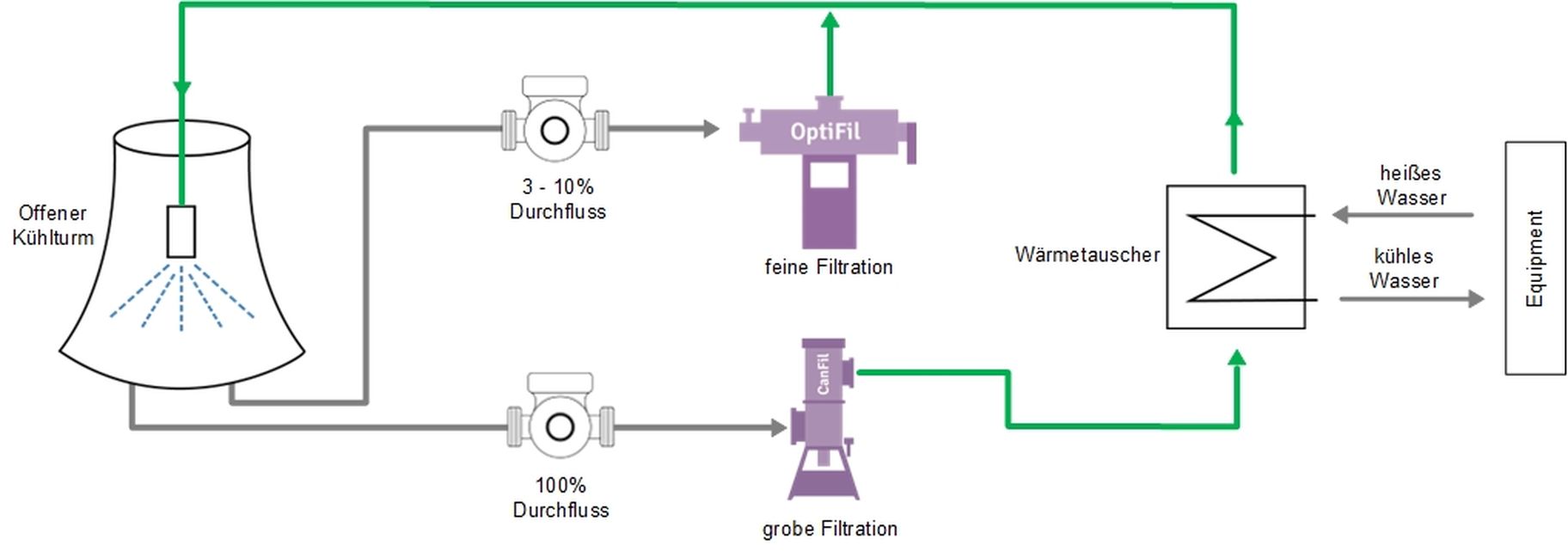

Prozessgrafik zur Filtration von Verdunstungskühltürmen — Vereinfachte Prozessdarstellung der Filtration von Kühlwasser aus offenen Verdunstungs-Kühltürmen mit automatischem Rückspülfilter (LENZING OptiFil) und robustem Automatikfilter (LENZING CanFil).

„Mehr durch Zufall sind wir bei einer Neuinstallation auf die deutliche Reduktion der Legionellen durch den Einsatz des LENZING OptiFil gestoßen. Dieser positive Nebeneffekt macht diesen Filter wirtschaftlich noch attraktiver, da der Einsatz von Chemikalien deutlich reduziert werden kann.“

Wolfgang Watzinger

Vertrieb Lenzing Filtration

LENZING OptiFil und Lenzing CanFil (AutoLine)

Vorteile durch den Einsatz von Lenzing Filtration Filtersystemen im Vergleich zu Sandfiltern.

Definierte Filterfeinheit

Beim Rückspülen eines Sandfilters hebt sich der Sand. Legt sich die Schicht vor der Filtration wieder, entstehen Kanäle, die größere Partikel durchlassen.

Sichere Abscheidung

Beim Sandfilter können die Düsenbänke brechen, wodurch große Mengen an Sand auf die Filtratseite gelangen. Ein Durchbruch beim OptiFil ist ausgeschlossen.

Kleinste Rückspülvolumina

Im Gegensatz zum Sandfilter, wo oft viele m³ Wasser zum Rückspülen verwendet werden, benötigt der OptiFil nur einige Liter pro Rückspülung.

Verhinderung Bakterienbildung

Aufgrund der geringen Geschwindigkeit und der idealen Temperatur können sich im Mehrschicht-Filter Bakterien leichter vermehren.

LENZING OptiFil

Das LENZING OptiFil System ist ein verlässlicher Rückspülfilter für die Feinstfiltration von industriellen Flüssigkeiten und in der Wasseraufbereitung. Sein patentiertes Rückspülsystem ermöglicht höchste Prozesskontinuität bei niedrigsten Rückspülmengen.

Hohe Rückspüleffizienz (patentiert)

Filterfeinheit bis 1 μm

Sehr hohe Durchsatzmengen

Vollständig geschlossenes System

Mehr erfahren

LENZING CanFil

Robuste Rückspülfiltration mit automatischer Abreinigung.

Zur Abscheidung der Verunreinigungen verwendet dieses System Filterkerzen mit V-Spalt oder Gewebe, welche von innen nach außen durchströmt werden und die Partikel an ihrer Oberfläche zurückhalten.

Vorteile

Filterfeinheit bis 50 μm

Hohe Durchsatzleistung bis 10.000 m³/h

Effiziente Abreinigung durch Umkehr der Strömungsrichtung
